الحجم: | DN50-DN600 | المواد: | الفولاذ المقاوم للصدأ |
---|---|---|---|
وسائط: | الخيوط والورق / التعدين / معالجة مياه الصرف الصحي / المواد الغذائية والمشروبات / المصانع الكيميائية | شهادة: | إيزو |
المحرك: | عجلة يدوية ، كهربائية ، هوائية (فردية وعملية مزدوجة) ، عجلة سلسلة ، هيدروليكية | الاتصال: | علبة ، نوع القفص |
تسليط الضوء: | صمام بوابة السكين من نوع اللغ,صمام بوابة من نوع الوافر أحادي الاتجاه,صمام بوابة من نوع dn300,unidirectional Wafer Type Gate Valve,dn300 wafer type gate valve |

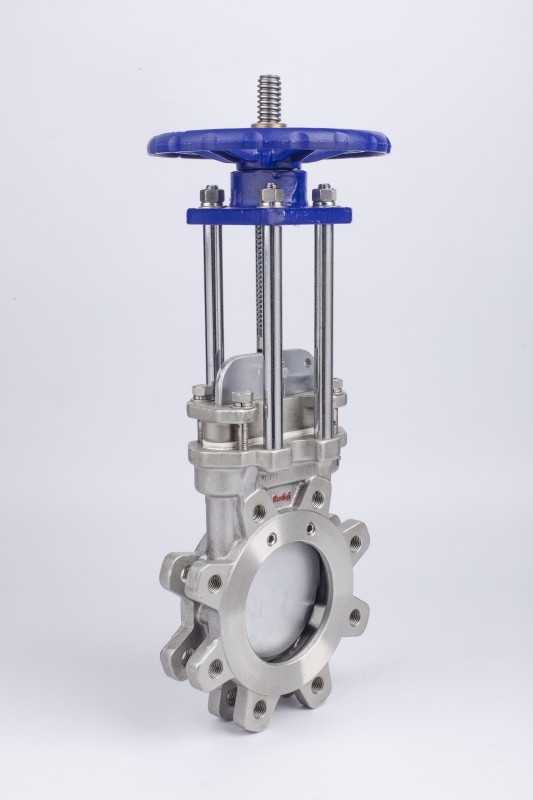

صمام بوابة السكين ذات المحرك الهوائي أحادي الاتجاه، نوع المقبس/نوع الوافر
ميزة التصميم
الجسم:
· أظافر توجيه في قاع الميناء لتثبيت البوابة ، بدلاً من خدش ، يلغي انسداد إغلاق الصمام المحتمل مع توفير ختم أكثر تشدداً.كما أن مخالب الدليل تدفع البوابة إلى المقعد لضيق الختم في وضع مغلق.
· تصميم الجسم المتكامل يضمن سهولة التجميع و 0 تسرب للقذيفة.
· تصميم الميناء الكامل يقلل من انخفاض الضغط ويزيد من قدرة التدفق.
· نقاط PTFE المقاومة للبوابة تمنع الاتصال مع المعدن بين البوابة والجسم.
مقعد:
· مقعد الدخول الجانبي قابل للتبديل، مما يقلل من تكلفة الصيانة.
· يمنع الوقوف على مقعد في جسم الصمام ويغطي جانب المقعد لمنع التدفق المباشر.
بوابة:
· حافة السكين المزدوجة توفر إجهادًا قويًا للقطع والختم الضيق.
· يمكن زيادة سمك البوابة لتلبية الضغط الأعلى.
· سطح البوابة ملمع جيدًا من الجانبين لضمان الختم الضيق وتقليل التشنج.
· البوابة مزودة بالكروم الصلب لفولف الختم المعدني.
غيرها:
· تغطية الجذع متاحة لضمان عمر خدمة طويل للجذع.
· اثنين من محامل الدفع يقلل من عزم الدوران للعمل.
· الحلمة الدهنية متوفرة لتسهيل التشحيم.
الخصائص:
هذا النوع من بوابة السكين هو صمام رقائق أحادي الاتجاه يستخدم على خطوط الأنابيب الصناعية لتشغيل التشغيل.هيكل صمام فريد من نوعه يلغي احتمال انسداد إغلاق عندما يتم التعامل الصمام مع تدفق مع الجسيماتتصميم بوابة السكين المزدوجة يولد أيضًا ضغطًا كبيرًا للقطع لسهولة اختراق التدفق.
التطبيق:
الخيوط والورق / التعدين / معالجة مياه الصرف الصحي / الأغذية والمشروبات / المصانع الكيميائية / محطات الطاقة / صناعة الصلب / الخ
البيانات التقنية
الأحجام:
DN 50 إلى DN 600 (قطر أكبر عند الطلب)
مادة المقعد:
مرونة: PTFE/RPTFE/PEEK/DEVLON/NYLON
المعدن: كربيد التولفستين/القمر الصناعي/Ni60
تصنيف الضغط:
DN 50 إلى DN250 10 بار NPS 2-10 150 psi
DN 300 إلى DN450 7 بار NPS 12-18 90 psi
DN 500 إلى DN600 4 بار NPS 20-24 60 psi
جهاز التشغيل:
العجلة اليدوية (التي ترتفع والتي لا ترتفع) ، الكهربائية،معدات البيبل ،النوماتيكية (التي تعمل بمفردها ومزدوجة) ،عجلة السلسلة ،الهيدروليكية،الرافعة
*ملاحظة: للخيارات الأخرى، يرجى الاتصال بنا للحصول على التوافر.
وجهاً لوجه
معيار البائع (نوع الوافر)
الـ ISA S7504، IEC/DIN 534-3-2 (نوع اللحاء)وصلة الشبكة القياسية:
EN1092، GB/T 9113، ASME B16.5،AS 2129/4087،JIS B2220، غيرها عند الطلب
الشهادة:
الموافقة المعتمدة
