| تصنيف الضغط: | فئة 150 | تصنيف الضغط: | فئة 150 |
|---|---|---|---|
| مقاس: | DN25 | نوع الاتصال: | حافز |
| اتصال: | شفة، رقاقة | اتصال نهائي: | RF (وجه مرفوع) |
| نوع الاتصال: | حافز | وزن: | يختلف حسب الحجم |
| عملية: | يدوي / هوائي / كهربائي | معيار التصميم: | API 6D |
| مادة الختم: | بتف | خاصية التدفق: | الربع المقابل |
| نطاق الحجم: | 1/2 بوصة إلى 12 بوصة | صمام الكرة: | نوع الخامس |
| تصاعد: | ISO 5211 | ||
| إبراز: | صمام كروي مثبت على مرتكزات لخطوط الأنابيب,صمام كروي عالي الأداء للنفط والغاز,صمام كروي مثبت على مرتكزات ذو بناء متين,High-performance ball valve for oil and gas,Trunnion ball valve with durable construction |
||

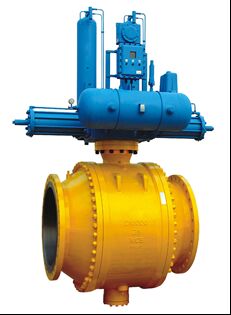

صمامات الكرة ذات الأداء العالي للأنابيب النفطية والغازية
وصف المنتج
صمام الكرة المثبت على الدرج تم تصميمه كحل متفوق لتطبيقات العزل الحرجة في البيئات الصناعية الأكثر تطلباًوقطاعات البتروكيماوياتعلى عكس تصاميم الكرات العائمة ، يحتوي صمام الكرة المثبت على كرة مرسومة بواسطة trunnions ، مما يقلل بشكل كبير من عزم التشغيل ويضمن موثوقية ،الختم طويل الأمد في ظروف الضغط العاليهذا البناء القوي يجعله الصمام المفضل للأنابيب الرئيسية، خطوط عمليات المصافي، والمنصات البحرية، وخاصة في المناخات الصعبة في الشرق الأوسط.
الميزات الرئيسية ومزايا التصميم
صمام الكرة الخاص بنا تم بناؤه ليتجاوز معايير الصناعة، ويتضمن ميزات أمان وأداء أساسية:
جدول المواصفات التقنية
| الفئة | المواصفات |
|---|---|
| تصميم STD | معايير المعايير الدولية 6D، DIN3357-1، EN12516-1 |
| نطاق الحجم | نصف بوصة إلى 52 بوصة |
| فئة الضغط | الصيغ ASME 150 إلى 2500 |
| أنواع الاتصال | RF، RTJ، FF، Butt-Weld (BW) |
| مواد الجسم | الصلب المصنوع/المصنوع من الصلب اللاصق |
| المقعد/المواد | PTFE، RPTFE، PEEK، مقعد معدني |
| العملية | رافعة، صندوق التروس، مفاعل كهربائي/نيوماتيكي |
الأسئلة الشائعة (FAQ)
السؤال 1: ما هي الميزة الرئيسية لفولف الكرة المثبت على الدرج على صمام الكرة العائم؟
الجواب: الميزة الرئيسية هي ملاءمتها لتطبيقات الضغط الأعلى والقطر الأكبر. تصميم التثبيت على الدرج يقلل من الاحتكاك والدوران،يسمح بتشغيل أسهل وتقليل ارتداء الأختام، مما يؤدي إلى حياة خدمة أطول.
س2: هل صماماتك معتمدة لتطبيقات آمنة من الحريق؟
ج: نعم، صمامات الكرة لدينا تتوافق مع معايير اختبار حماية النيران API 607/API 6FA،ضمان سلامة الختم الحرجة في حالة حريق، وهو شرط حيوي لمرافق النفط والغاز في الشرق الأوسط.
س3: ما معنى العزل المزدوج والنزيف (DIB) ؟
الجواب: DIB، غالبا ما توجد في صمام الكرة Trunnion Mounted، يعني أن الصمام يوفر سطحين مختومين مستقلين على كل جانب من الكرة.هذا يسمح لها لعزل الضغط أسفل التيار من الضغط أعلى التيار ونزيف التجويف بين، مما يسمح بالصيانة الآمنة.
السؤال 4: لماذا الجهاز المضاد للستاتيك مهم؟
ج: في خدمة الهيدروكربون، يمكن أن يكون تراكم الكهرباء الساكنة خطرا على الحريق. يضمن الجهاز المضاد للستاتيك الاستمرارية الكهربائية بين الكرة، والجذع، وجسم الصمام،تفريغ أي شحنة ثابتة بأمان.
س5: هل صماماتك مناسبة لخدمة الغازات الحمضية؟
ج: بالتأكيد. نحن نقدم صمامات بمواد تتوافق مع معايير NACE MR0175/MR0103 للتعامل مع الهيدروكربونات الحمضية (التي تحتوي على H2S) ، الشائعة في العديد من حقول النفط الإقليمية.
تم تصميم صمام الكرة الخاص بنا من أجل المتانة والسلامة، ويقدم أداءً لا مثيل له في أنابيب الأنابيب وعزل المحطات، حيث يلبي متطلبات صارمة لصناعة الطاقة العالمية.
